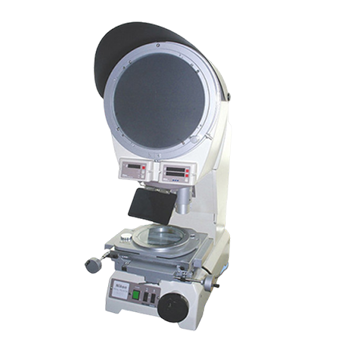

立式投影仪

没有人比尼康更清楚如何把精密度和操作性能更好的结合在一起—你可以把你的精力专注于你的工作，而不是放在你的设备上。这些投影机拥有12"的投影屏幕，使用腹背式调焦方式，可以安装更高精度，更大行程的载物台。内置XY计数器和测角仪，正立的影像，观察和操作更加简单。

主要特征

· 可安装更大的载物台

· 可调的基座尺寸

· 投影镜头

· 四段式的变焦透镜

· 可切换的垂直照明/斜照明

· 正立的影像

· 内置计数器和测角仪

V-12B系列

属于小型台式量仪，投影屏有效直径为305 mm，垂直正立象，主要用于生产车间的工件尺寸检测。具有倍率精度高、图象清晰、操作方便等特点。

根据XY计数器、数字式测角仪的配置情况不同，一共有四种子型号可选。

最大可搭载尼康的10X6型测量载物台，其行程为250(X)×150(Y)mm，承载能力达20Kg；

可能支持的最大被测工件高度为100mm；

透射、垂直反射、斜反射照明等均为标准配置，其中透射照明的聚光镜具有四段变焦功能，可以根据投影物镜的倍率不同进行调节，以获得最佳的照明效果；

可搭配专用数据处理器，或计算机数据处理软件，实现多种复杂的测量。

 规格

可安装更大的载物台

由于V-12B系列投影机采用了腹背式调焦方式，让整个头部上升下降，所以可以安装更大尺寸的载物台。当安装10x6载物台的时候，投影机的测量范围可以达到250x150mm。

可调的基座尺寸

由于增加了仪器的刚性，因此可以采用腹背式调焦方式，使得最大的工件高度可以达到100mm。

投影镜头

采用转塔式结构，可以同时安装3个投影镜头。从5x到500x的所有镜头，都拥有超高的解析力和很小的失真率，工作距离和所有其他厂家的镜头相比要更长。

四段式的变焦透镜

使用底部光的时候，根据镜头的倍率，调整四段式变焦透镜使适量的光线进入镜头。当使用200x或500x镜头的时候，必须使用DIA聚光镜。

可切换的垂直照明/斜照明

内置的表面灯可以在垂直照明和斜照明之间根据需要随意切换，在测量树脂零件和其他一些零件时，可以非常容易的探测到边界。

正立的影像

投影出来的影像是正立的，和真实的工件摆放是一致的，测量的时候非常方便，而且图像质量比倒立的影像更加清晰。

内置计数器和测角仪

V-12系列分为4种型号。V-12BDC 和 12BSC内置了计数器，V-12BDC 和 V-12BD内置了测角仪。

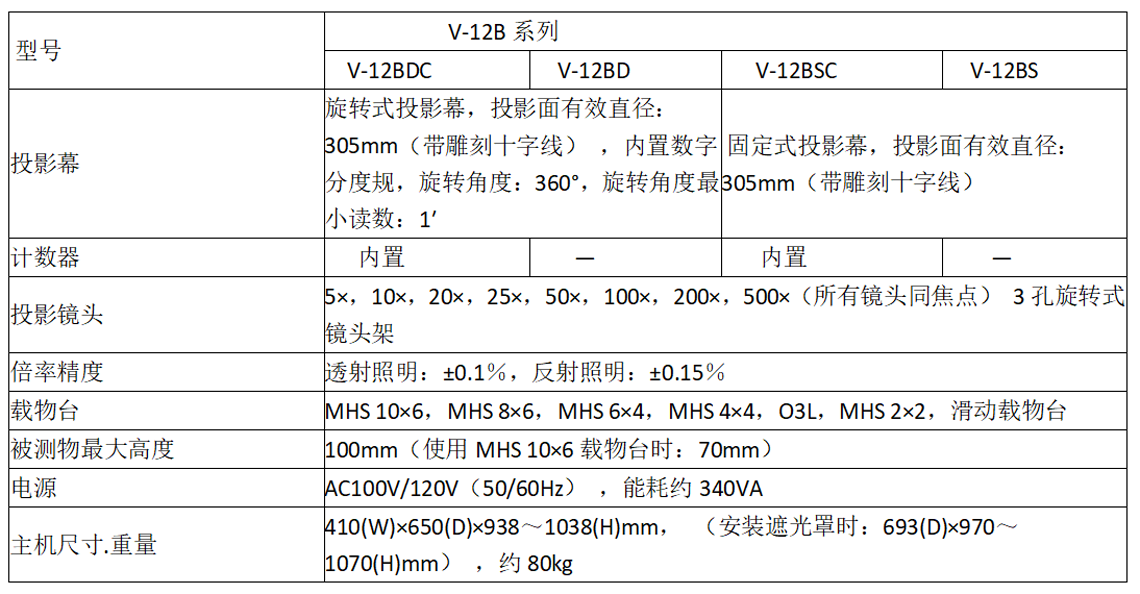

技术规格
