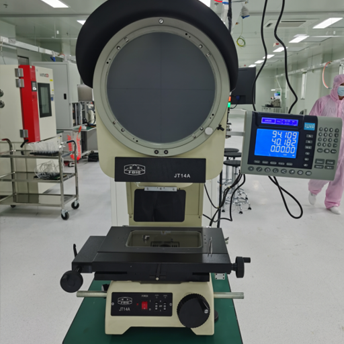

立式投影仪

本仪器能高效率地检测各种形状复杂工件的轮廓和表面形状。例如：样板、冲压件、齿轮、螺纹、成形铣刀、丝攻等各种刀具、工具和零件。该仪器广泛地用于机械制造业、仪器仪表和钟表行业有关厂矿的计量室和车间。

电话： 13390886325

邮箱： jinson@vip.163.com

联系我们

产品详情

一．产品特点

1、光源采用高亮度、长寿命卤钨灯，成像清晰，照明均匀；

2、仪器符合现代造型设计，结构紧凑，外形美观；

3、透反射照明亮度分高低两档可调，适应于不同测量要求；

4、根据被测工件的尺寸，提供三种不同行程的工作台可选；

5、采用投影箱升降结构，Z向调焦范围行程大；

6、聚光镜手动可调，对应不同的放大倍率可作相应的调节；

7、塔式转盘同时带三个物镜，变换倍率方便，定位精确；

8、带RS232接口，可配功能强大的二坐标测量软件。

二、产品用途：

本仪器能高效率地检测各种形状复杂工件的轮廓和表面形状。例如：样板、冲压件、齿轮、螺纹、成形铣刀、丝攻等各种刀具、工具和零件。该仪器广泛地用于机械制造业、仪器仪表和钟表行业有关厂矿的计量室和车间。

三、技术参数：

1、投影屏：投影屏尺寸（mm）：φ300 / 投影屏旋转范围：0°~360° / 旋转角度显示当量：1′ / 旋转角度准确度：6′

2、物镜：

3、工作台：

4、显示当量：0.001 mm (X、Y坐标准确度（4+L/25）μm，其中L为测量长度，单位mm)

5、冷却系统：2只轴流风机强制风冷 (电源：110V/220V（AC），50/60HZ)

6、外形尺寸：长×宽×高：410×650×970~1070mm

7、仪器重量：80Kg
