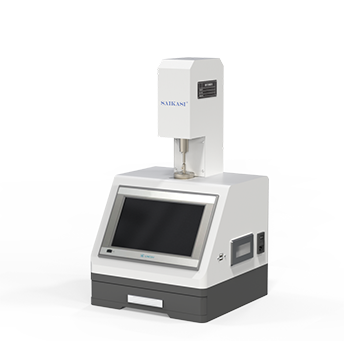

塞尺检定仪

仪器功能介绍

塞尺检定仪由精密光栅传感器、数据采集器及计算机系统四三份组成，可实现塞尺的数字化智能检定功能。

软件采用QT 、C++语言编制，在中文Windows的环境下运行，同时具有动画模显和动态数显功能。在软件的控制下，计算机自动提示人员每步应有的操作。精密光栅传感器可以直接把对塞尺采样的数据存储在计算机内。测量结果能自动导出原始记录及证书内页，实行无纸化操作。不需要人员读、写、计算数据，彻底杜绝了人员疏忽造成错误的机会。

塞尺测量仪具有以下优点：

◇自动完成线纹测量：系统自动向导协助完成测量，减轻了检测人员的劳动强度的同时也避免人工操作引入的误差。最大限度的减少人工干预程度。

◇自动计算，自动处理数据，自动生成报表：测量软件可自动保存数据、自动计算检定结果并根据规程判定检定结论，可自动生成报表，供客户预览和打印，且包含检定记录和检定证书两种形式。

◇精度高：仪器采用精密光栅测长原理，能够达到更高的测量精度。

技术指标

1、测量范围：0-10mm；
2、分辨率0.1μm，测量精度：±0.5μm；

3、Φ12mm大平面测帽为基准零位，SR20球面测帽点接触测量；

4、仪器的恒定测力：2N±0.2
5、仪器的外形尺寸（mm） 500×300×400mm
6、仪器重量（KG） 45kg

7、参考检定温度：20℃±2℃，湿度：（65+5）%

8、储存温度20℃±10℃，湿度：（70+10）%

仪器配置

软件说明

塞尺检定仪软件提供了用户简易操作界面，帮助用户完成塞尺的厚度偏差及弯曲度的检测，测量程序初始化设定以及执行检测程序。运用海德汉长度光栅技术、结构简单，检测结果准确可靠，软件有报表功能，可实现用户检测数据保存需求。

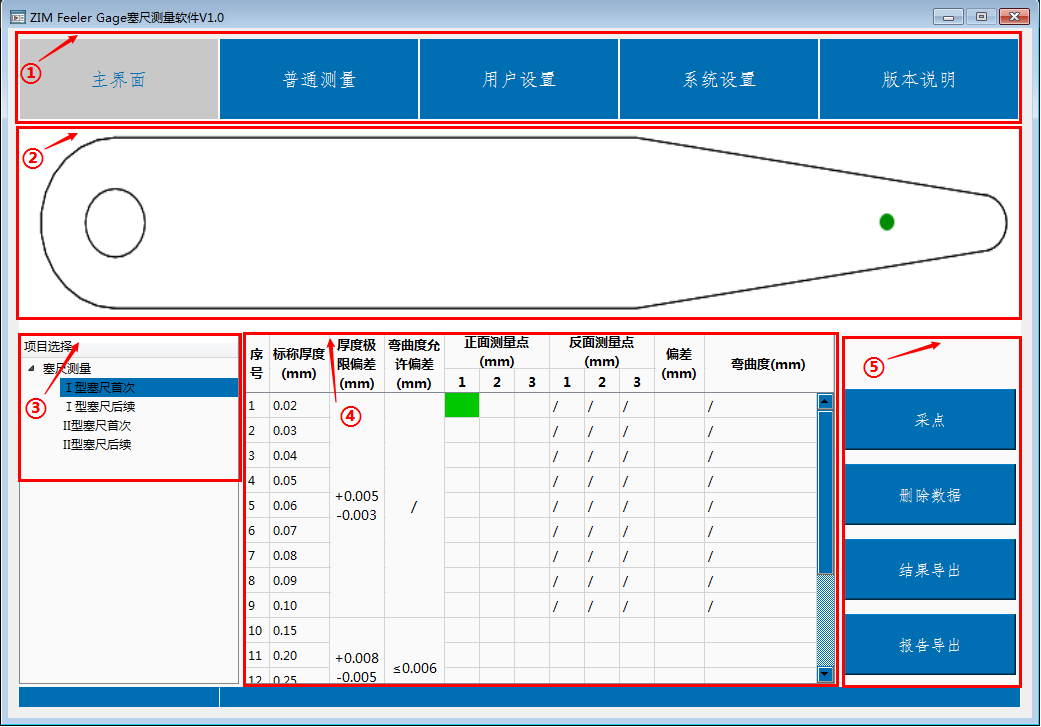

①菜单窗口；②测量示意图窗口；③树型窗口；④数据窗口；⑤工具窗口

软件主要由塞尺测量模块、普通界面功能模块、用户设置功能模块、系统设置功能模块及版本说明功能模块等构成。

软件正常开启后，初始界面为主界面模块，测量示意图窗口显示的是I型塞尺首次测量的示意图，用户可以根据需要选择在树型窗口中选择不同测量类型，在数据窗口中，根据系统内置程序数据关联变化相应的检定模板。软件系统自动引导操作人员按规程的要求采集一个测量数据，数据将会自动记录在表格中，并自动切换至下一测量点，等待测量数据记录。

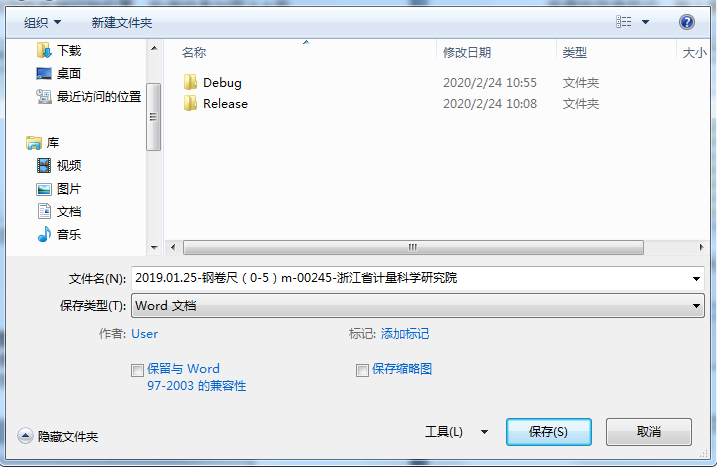

测量结束后，计量人员需对当前的检定结果保存电子数据，点击保存图标按钮，就会弹处Window的标准文件保存对话框。通过改变路径等操作，选择文件所需的存盘路径，输入要保存的文件名，然后按保存按钮。

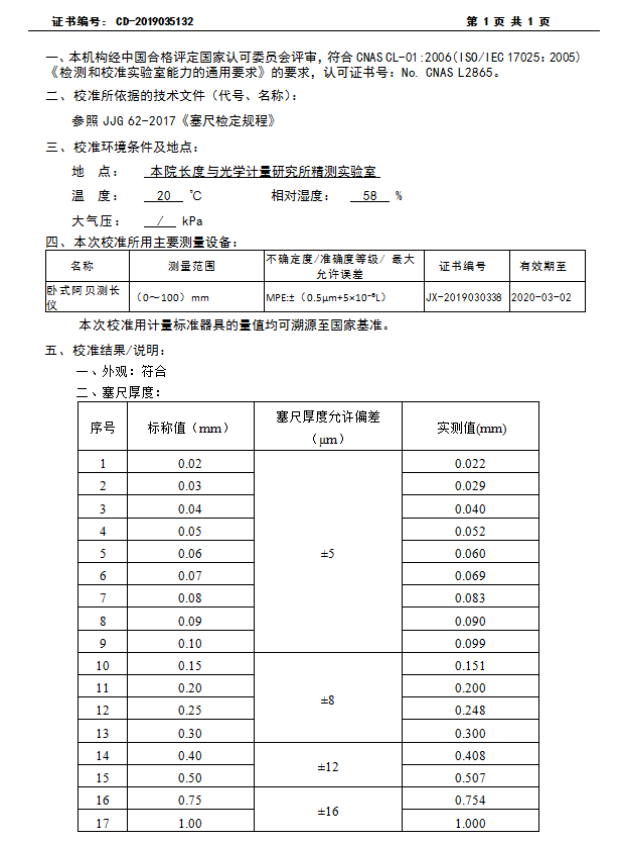

点击报告导出图标按钮，软件能自动生成电子证书（如下图）。
