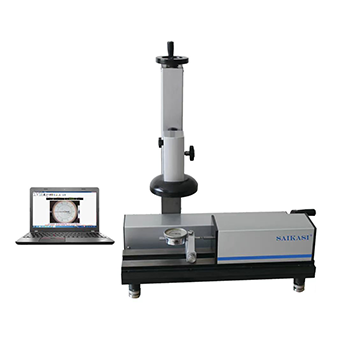

指示表检定仪

仪器用途说明

适用范围

JBQ-100HZ型高精度全自动指示表全自动检定仪是检定百分表、千分表的专用仪器。

基本功能：仪器按照《JJG 34-2008 指示表（指针式、数显式）》、《GB/T 18761-2007 电子数显指示表》、《JJG 35-2006 杠杆表》、《JJF 1102-2003 内径表校准规范》、《JJG 379-2009 大量程百分表》、《JJG 39-2004 机械式比较仪》和《JJG 118-2010扭簧式比较仪》等国家标准、计量检定规程和校准规范，检定、校准百分表、千分表、内径百分表、内径千分表、杠杆百分表、杠杆千分表、大量程百分表及各种数显表。符合国家检定规程：JJG201-2018《指示类量具检定仪》的要求。

扩展功能：检定英制表、扭簧比较仪、机械式比较仪。

全自动指示表检定仪是集光、机、电、仪、软件于一体的高科技测控系统。主要由进口精密计量光栅尺、电机驱动控制机构、机械传动机构、高速工业照相机、电脑及专用测控软件组成。精密计量光栅尺为标准器，给系统提供高精度位移值。机械传动机构驱动仪器测头进、退移动。主机微电脑测控系统接收光栅信号，并将其放大、细分，转化成数字量；控制机械传动机构运动；跟电脑通讯，接受指令、上传数据。高速工业照相机由电脑控制，拍摄指示表图像，并将图像信息上传电脑。电脑在专用软件控制下是系统的控制中心。

技术参数

· 工作摸式：光栅全自动

· 测量范围：0-100mm

· 显示分辨力：0.01μm/ 0.1μm可转换

· 重复性：0.1μm

· 读表精度：千分表1/32分格，百分表1/64分格

· 示值误差：任意2mm内≤0.5μm、任意10mm内≤1.2μm、任意50mm内≤1.6μm

· 全程最大误差≤3.5μm

· 回程误差：≤0.5μm

· 检定速度：0.35秒/点（可调）

· 接口方式：直接USB2.0全速接口

· 电源电压：交流220V±10%、50Hz

· 外形尺寸：680mm×230mm×450mm

仪器配置

工作概况、软件功能

4.1 工作概况

仪器进行检测工作时，照相机镜头面对指示表表面，指示表表面图像显示在电脑显示器上，调整指示表自动对零。鼠标点击检测图标，检测工作开始。光栅位移值自动置零，精密电机驱动机构推动指示表前进。标准位移由光栅尺指示，照相机不断拍摄指示表图像，并将图像上传电脑。电脑快速对光栅尺示值、指示表图像信号分析处理，计算出指示表检定点的误差。正行程逐点检测到终点后，指示表再前进10个分度，然后转向反行程逐点检测，直到零点，整个检测工作完成。指示表所有检定点的误差存储在电脑。电脑根据检定规程对所有检定点的误差分析处理，计算出检定规程要求的各项误差，生成检定报表。检定记录、报表显示在电脑显示器上，也可以存储、查询、打印。

4.2 软件功能

 指示表全自动检定软件V1.0控制仪器执行全自动检定功能、数据管理功能。

数控指示表检定软件V1.0控制执行数控检定功能、数据管理功能、本机检定驱动功能。

4.2.1  按最新国家检定规程全自动检定百分表、千分表、杠杆表、内径表和（0-50）mm内各种规格的大量程百分表。

4.2.2  全自动检定各种规格的指针式指示表、数显式指示表和英制表。

4.2.3  全自动检定扭簧比较仪、机械式比较仪。

4.2.4  ★自动对零功能：仪器自动寻找到被检指示表表盘零位刻线，推动指示表指针对准零位，不需人工转动表盘对零。

4.2.5  ★自动调焦功能：自动调节照相机焦距，得到最清晰的被检指示表表盘及指针图像，不需人工调节照相机焦距。

4.2.6  全自动检表过程中，检定仪推动指示表测杆自动进退；机器视觉系统自动跟 踪识别指示表各个示值读数；自动跟光栅测量的标准位移相比较，得出指示表的各检定点示值误差。

4.2.7  在检定过程中，具有超差提示功能。

4.2.8   被检指示表图象、光栅尺标准值、当前被检点位置及误差实时显示于电脑屏幕，界面布局匀称，视觉效果清晰、舒适。

4.2.9  指示表各种类型、量程、测量间隔，按照检定规程设置，自动对应在下拉菜单，使用十分方便。

4.2.10 特殊量程、测量间隔，开有手工输入窗口。

4.2.11 按照相应的指示表检定规程自动处理检定数据。可显示、打印、存储各项记录，包括检定点误差数据的表格和曲线，规程中要求测量的各种误差，以及根据规程判定的检定结果。

4.2.12 按指示表类型、编号、检定员、检定日期等条件查询和管理检定记录。 在检定错误时能删除错误的检定报告。

4.2.13 可以修改保存的记录和数据；

4.2.14 具有双重备份和还原数据库功能。

4.2.15 检定记录可输出到Excel文档，可自动生成Word格式的检定证书。

4.2.16 批量打印、导出检定记录；可批量打印、导出检定证书。

4.2.17 ★可以跟计量测试所的《智慧计量实验室信息管理系统》无缝联接，将检测原始数据上传进该系统。

4.2.18 ★兼有数控指示表检定仪的全部功能，可选择数控方式检定各种表盘或刻度线有明显污损的指示表。数控方式检定内径表比全自动方式更加方便快捷。

4.2.19 ★ 内置独特的本机计量检定功能。对本仪器计量检定时，可控制测杆自动定值前进与后退、自动精确定位，无须人工费力反复地旋转手轮控制进退和定位。操作极为方便、快捷。校正功能对用户开放，用户可以自己校准设备。

4.2.20 可根据客户特殊要求，定制检定记录和检定证书格式。

4.2.21 可根据客户特殊要求，定制专用夹具。

4.2.22 可根据客户特殊要求，定制校准标准。

4.3  二种检测报表

报表有指示表详细报表、指示表误差综合报表二种。详细报表又分带曲线图表和无曲线图表的报表二种。

4.3.1 指示表详细报表（A4幅面）

该报表包含检定规程所要求检定的全部项目、被检表编号、属性、量程、检定结论、检定员、检定日期、检定单位和送检单位。受检点误差自动录入，其它项目有下拉选择框点勾录入。

4.3.2 指示表综合误差报表（A4幅面，一页5只指示表报表）

该报表包含被检表编号、属性、量程、检定步距、误差最大值及位置、误差最小值及位置、示值误差、回程误差及位置、相邻误差、任意段示值误差、检定结论、检定员和检定日期。

4.4  数据库管理功能

系统建有专用数据库，检测数据、报表存储入数据库，可随时查询、导出、打印。还有数据库备份及恢复功能。

数据库可以按日期、被检表类型、被检表编号、检定员等条件查询。

仪器特点

5.1 检测速度快

检测速度是这种仪器追求的重要目标之一。全自动就是要快。10mm百分表后续检定68秒；首次检定105秒即可完成。

速度快的原因：

（1）主机内的微型计算机

我们采用先进的32位微处理器（CPU），手机中也曾广泛采用32位微处理器。32位微处理器的工作频率72 MHz,一次数据交换4字节(32位)。其他同类产品采用的是8位微处理器，8位机的工作频率不超过12MHz,一次数据交换1字节(8位)。运算控制速度差异就很大。

（2）主机跟电脑的数据通讯方式

采用的直接USB2.0全速接口方式，传输速率12MB。淘汰RS232接口。其他同类产品有仍采用RS232方式，或者采用RS232转换成USB方式，传输速率不超过125KB， RS232的速率终究是瓶颈，速度是快不起来的。现在新品的电脑已大多没有RS232接口了。

5.2 仪器检测方式

仪器有两种检测方式：全自动方式 和 数控（半自动）方式。

5.2.1 全自动方式：仪器测量头推动仪表测头，使仪表指针移动，照相机拍摄指针的位置，软件计算出对应的误差。

5.2.2 数控方式有如下功用：

（1）检定表盘或刻度线有明显污损的指示表；

（2）检定检测点很少、但装夹较麻烦的内径表。数控方式用来检测内径表比全自动方式方便、快捷。因为内径表检测点很少（6-16个点），采用全自动方式检测，还要增加照相机对焦距、调节图象清晰的工作，由此而增加的时间，比数控方式检测所用时间多很多。

（3）用于检查指针卡针、跳动情况。

（4）对本仪器计量检定时使用。

数控定值移动的距离和方向可以任意设定，最小值0.1mm，最大值52mm。

对本仪器计量检定时，用数控定值移动方式很方便的使测量头移动预定的距离，操作时由电脑控制，人员跟仪器不直接触，稳定性可靠性很高。其他厂家只能用手工旋转手轮移动距离。手工定位准确性是难以达到0.1um精度的。

5.3 仪器结构

仪器结构充分考虑实用、方便。

5.3.1 操作空间大

照相机采用长焦距自动变焦镜头，镜头跟被检指示表间距离可达200mm，操作空间宽畅，更换指示表时绝不会碰及镜头，就不需移动照相机。检测相同规格的指示表时大大减少了调节操作时间。

 5.3.2 导轨

光栅传动系统采用密布交叉滚子导轨，使系统能承受很高的径向力，耐振动冲击，确保光栅尺系统结构稳定可靠，。

仪器左部工作导轨长达240 mm，为同类产品中最长，完全满足大规格内径表检测。

 5.3.3 对环境适应能力强

独到的软件技术对图像信息进行特别处理，滤除杂散信息、增强表盘及指针信息强度，使图像识别能力得到很大提高。在光线暗淡环境下的识别能力高于人的目力。

5.3.4 大口径LED漫反射无影可调专用光源

光源光环直径100 mm。漫反射无影功能保证了各种直径的球面指示表电脑图像上，不出现光源图像。设有专用开关，亮度可以连续调节。

5.3.5 照相机立竿水平移动道轨上方全封闭，极大减少灰尘在移动道轨上的积聚。道轨移动手轮设置在右边，操作方便合理。

5.3.6 仪器工作导轨底座采用铸铁，经3年以上露天时效处理。确保工作导轨具有长期稳定性能。

5.3.7  ★电器控制箱隐蔽的设置在合金铝板下面，跟光栅尺在空间上完全隔离，完全避免了电子元件温度升高对光栅尺的影响。
