产品介绍

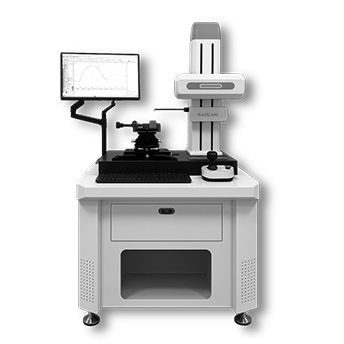

LK系列仪器为直角坐标测量法，触针接触式。X轴采用高精密的直线导轨为基准，Z1轴采用数字传感器，测绘出被测零件的表面轮廓形状的坐标点，通过计算机的软件对传感器采集的原始数据进行数学运算处理，标注所需的测量项目。
测量各种精密机械零件的素线和截面轮廓形状参数；
角度处理（坐标角度、与Y坐标的夹角、两直线夹角）；
圆处理（直线到切线的距离、圆心到圆心距离、圆弧半径、交点到圆心的距离、圆心到直线距离）点线处理（交点到直线距离、交点到圆心距离、两直线交点、交点与交点距离）；
直线度、槽深、槽宽、凸度、沟边距、沟心距、水平距离、垂直距离等形状参数。

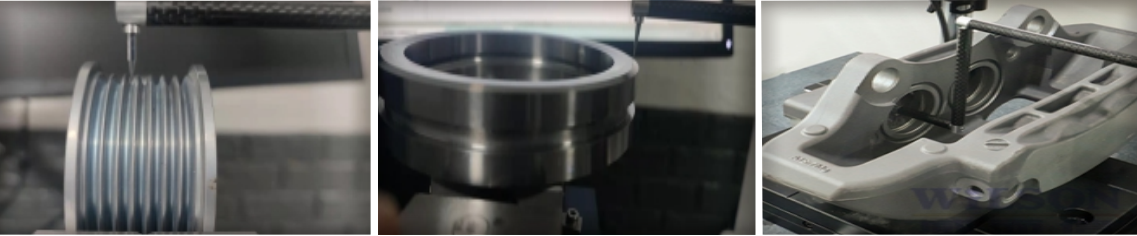

机械制造：轮廓仪可用于测量各种机械零件的素线形状和截面轮廓形状，如直线度、线轮廓度、平行度、倾斜度、角度等参数。特别适用于测量汽车、拖拉机、摩托车活塞的外形23。
轴承行业：在轴承行业中，轮廓仪可以测量各种滚动体及滚道的素线形状，如凸出量、接触角、曲面曲率半径和基准件角度等23。
科研院所和大专院校：轮廓仪也广泛应用于科研院所和大专院校，用于科研和教学，提供精确的测量数据和图形输出。
· X轴采用直线导轨，无磨损，精度高，寿命长
· Z1轴采用进口数字式传感器，精度高、线性好
· 简易的测针更换设计，一次安装，无需校正
· 软件支持中英文；
· win7、win10系统都能使用
· 软件标注与CAD标注等同；圆弧、线自动识别
· 支持DXF格式文件导入、导出，定制CAD格式导出
· 有连续标注、基准标注、任意插入点功能
· 图形可自由旋转及坐标自由旋转
· 原始数据按时间自动保存，便于多次标注和查找
· 镜像功能，找水平和垂直跟图纸对应起来
· 具有测针自动接触、自动抬起、自动回退功能
· 对操作进行无限次的撤销及恢复操作
· 在比例放大的情况下，也能正常的角度、圆弧、水平、垂直、线性等标注。
型号 | LK200H | |
测量行程 | X轴（横导轨） | 200mm |
Z1轴（传感器） | 30mm | |
Z轴 （立柱） | 400mm | |
线性精度 | X轴线性精度（L=X轴导轨移动距离，单位：mm） | ±（0.8+0.03L）μm |
Z1轴线性精度（H=Z1轴方向测量高度，单位：mm） | ±（0.5+|0.05H|）μm | |
角度 | ≤±1′,角边取样长度不少于5mm | |
X轴横导轨 | 直线度 | 0.8μm/100mm |
光栅分辨率 | 0.01μm | |
驱动方式 | 电动 | |
Z1轴传感器 | 分辨率 | 0.01μm |
传感器 | 光栅传感器 | |
驱动方式 | 电动 | |
移动方向 | 前/后 双方向 | |
测力 | 0.4-6g | |
爬坡角度 | 上升77度 下降88度 | |
半径R测量精度取样圆弧夹角为120° | 2m≤R≤10mm | ±1.0μm |
10mm≤R≤25mm | ±1.0+（R/12））μm | |
25mm≤R≤300mm | ±1.0+（R/8））μm | |
300mm≤R | ±1.0+（R/4））μm | |
横导轨速度 | 运动速度 | 高中低三挡 |
采集速度 | 0.2mm/s，0.5mm/s，2m/s （自定义1-5mm） | |
立柱速度 | 运动速度 | 最大移动速度：15mm/s；最小移动速度：0.2mm/s |
精密调整 | X轴 | X轴水平倾斜调整范围：±25° |
Y轴 | Y轴方向调整范围：±10mm | |
Z轴 | Z轴回转可调360度（带微调装置） | |
承载重量 | 最大承重 | 125KG |
图形放大 | 图形显示 | 可任意缩小、放大，鼠标中键可拉动任意位置 |
电源 | AC 220V±10% 50Hz | |
环境要求 | 安装地点无明显振源，温度：10～30℃；相对湿度：＜85% | |
地线 | 单独地线 | |
部件名称 | 项目名称 | 数量 | |
机械部分 | 主机仪器架 | 1 | |
大理石工作台 | 1 | ||
直线导轨驱动器 | 1 | ||
电动立柱 | 1 | ||
光栅传感器 | 1 | ||
调整工作台 | 水平调整系统 外观尺寸：250*180*40mm 调整范围：15mm | 1 | |
回转及角度调试系统 360度旋转 ±25角度倾斜 | 1 | ||
平口装夹系统 钳口宽50mm钳口深25mm | 1 | ||
校正标准件 | 1 | ||
测杆测针 | Ф3*21mm R25μm 12°单切面测针 | 2 | |
Φ8*150mm 测杆 | 1 | ||
电器部分 | 电器控制系统 | 1 | |
品牌电脑 | 1 | ||
HP喷墨打印机 | 1 | ||
测量软件 | 1 | ||
资料 | 使用说明书 | 1 | |
产品保修卡 | 1 | ||
产品装箱单 | 1 | ||
合格证 | 1 | ||
设备验收单 | 1 | ||
工具箱 | 1 | ||
7.1 安装调试及培训
培 训 内 容 | ||
1 | 受培训人员数量规定 | 2-3人 |
2 | 受培训人员要求 | 一般要求具备计量基础知识、计算机应用知识 |
3 | 培训期限、次数 | 三包内提供 2次培训服务，每次1天时间 |
4 | 培训地点 | 将在客户现场培训 |
5 | 如有第二次以上培训请说明 | 如有第二次培训，需方提前3个工作日通知 |
1. 产品质保期12个月：自安装调试验收合格之日起。
2. 保修期内如有故障发生实行“三包”政策，公司负责为用户免费提供计量测试技术咨询服务。
3. 我公司提供终身优惠服务和技术支持，设备出现故障需要修理时，所换零件按成本价收取。我司有备品备件库，终身负责为用户以成本价提供备品备件服务。
7.2 售后服务流程
1 | 保质期内服务 | ||
调试安装服务 故障排除服务 | 仪器到货后调试安装响应时间 | 24小时响应 | |
仪器到货后调试安装需要时间 | 48小时 | ||
故障响应时间 | 5小时内回应，我司通过电话、微信或邮件的方式指导买方排除故障 | ||
到达现场时间 | 72小时 | ||
保期内出场费用 | 无 | ||
保期内配件费用（免费或优惠政策） | 除易损件外和人为损坏，附件均免费 | ||
2 | 质保期外服务 | 故障响应时间 | 5小时内回应，我司通过电话、微信或邮件的方式指导买方排除故障 |
到达现场时间 | 72小时 | ||
保期外出场费用 | 按保修点到需方现场火车及汽车标准核算 | ||
保期外配件费用（免费或优惠政策） | 按配件出厂价核算 | ||
保期外免费服务项目 | 损坏部件，均按出厂价标准进行更换，免人员差旅费 |
