电子万能试验机

设备概述

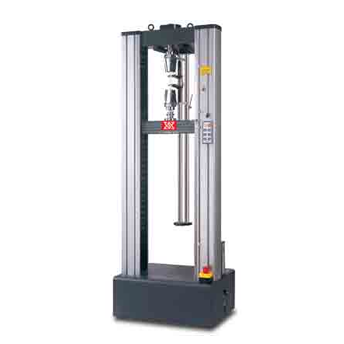

EUT304C系列落地门式微机控制电子万能试验机可应用于最大载荷30 kN的拉伸、压缩、弯曲、剪切等测力试验。主机为落地门式结构，中横梁采用高精度的导杆导向，具有很高的刚性和良好的线性运动特性。此外，丰富的夹具工装、变形测量等附件，几乎可以满足客户所有需求。配套的灵活易用的Test nova软件，使用户试验过程更加轻松。试验解决方案涵盖塑料、金属、汽车工业、建筑材料、纺织品、纸与纸板、食品和包装、复合材料等。主要用于金属、非金属材料的拉伸、压缩、弯曲等的力学性能测试分析研究，具有应力、应变、位移三种闭环控制方式，可求出最大力、抗拉强度、弯曲强度、压缩强度、弹性模量、断裂延伸率、屈服强度等参数。根据GB及ISO、JIS、ASTM、DIN等国际标准进行试验和提供检测数据。

设备特点

机架特点

Ø 进口交流伺服电机驱动，精度高，响应快；

Ø 美国进口传感器，精度高，稳定性好；

Ø 中横梁采用高精度导杆导向，整机刚性高，运行平稳；

Ø 不同试验空间供选择，方便客户操作

Ø 超大的试验宽度，最大限度满足客户需求；

控制器特点

Ø 力、变形的测量分辨率达到满量程的1/500000；

Ø 基于高端工控领域的DSP系统平台，集测量、控制于一体，功能更强大，性能更稳定；

Ø 采用力、变形、位移三闭环全数字控制，控制环之间自动切换，且平稳过渡。控制算法采用先进的神经元自适应PID控制算法，无需繁琐的PID参数设置，初学者也能轻松完成专业试验任务；

Ø 8路24bit A/D高精准数据采集通道配合先进的数字滤波技术，采集数据更加准确、稳定、可靠；

Ø 3路高速光电编码器（5MHz）信号采集通道，可选用更多输出光码信号的测量附件；

Ø 即插即用接口，方便扩展各种测量附件；

Ø 采用超大规模可编程数字集成电路设计，体积小，功耗低、发热少，工作特性更稳定可靠。

软件特点

Testnova软件为各种材料或行业测试提供简洁直观的操作界面、可用户编程的强大交互能力、完善的分析与报告功能以及内置大量的标准测试方法。即能够满足质量控制所需的简单、易用、高效的要求，又能够满足科研院所深入研究材料性能所需的个性化试验要求。

1 设备主要技术参数：

4.1  最大试验力：30kN；

4.2  试验机准确度等级： 0.5级；

4.3  试验力测量范围：0.4%—100%FS全程不分档；

4.4  试验力示值相对误差：示值的±0.5%以内；

4.5  试验力分辨力：最大试验力的1/±500000（全程分辨力不变）；

4.6  变形测量范围：0.2%-100%FS；

4.7  变形示值相对误差：示值的±0.5%以内；

4.8  变形分辨力：最大变形量的1/±500000；

4.9  大变形测量范围：10-800mm；

4.10  大变形示值相对误差：示值的±0.5%以内；

4.11  大变形分辨力：0.008mm；

4.12  位移示值相对误差：示值的±0.5%以内；

4.13  位移分辨力：0.03µm；

4.14  力控速率调节范围：0.005-5%FS/S；

4.15  力控速率相对误差：设定值的±1%以内；

4.16  变形速率调节范围：0.02—5%FS/S；

4.17  变形控制速率相对误差：速率 < 0.05%FS时，为设定值的±2%以内；速率≥0.05%FS时，为设定值的±0.5%以内；

4.18  横梁速度调节范围：0.001—500mm/min；

4.19  横梁速度相对误差：速率 < 0.01mm/min时，设定值的±1.0%以内；速率≥0.01mm/min时，设定值的±0.2%以内；

4.20  恒力、恒变形、恒位移控制范围：0.5%--100%FS；

4.21  恒力、恒变形、恒位移控制精度：设定值<10%FS时，为设定值的±1%以内；设定值≥10%FS时，为设定值的±0.1%以内；

4.22  有效拉伸空间（带夹具）：850mm（JXSA304A）；

4.23  有效试验宽度：400mm；

4.24  主机外型尺寸（长×宽×高）：700×510×1940（mm）；

4.25  电源：220V±10%；400/1000W；

4.26  主机重量：约290kg。

5 设备主要配置：

5.1  主机框架及传动部分一套；

5.2  日本进口伺服电机及伺服器一套；

5.3  美国进口力传感器一只；

5.4  DCS—500测量控制系统一套；

5.5  30kN楔型拉伸夹具一套：

夹具型号：JXSA304A；

夹持尺寸范围: 平钳口：0-7、7-14，V型钳口：φ4-φ9、φ9-φ14可选。

5.6  20kN压缩夹具一套：

夹具型号：YA204A；

盘径：φ100。

5.7  20kN弯曲夹具一套（选配）：

夹具型号：WA204A；

规格：最大跨距：200mm；弯心半径：R5；支辊半径：R2。

5.8  轴向电子引伸计一只：50mm标距，25mm变形（选配）；

5.9  联想电脑一台（标配）；

5.10  联想A4彩色喷墨打印机一台；

5.11 中文版试验软件一套。

6 设备扩展配置：

6.1  大变形测量装置一套：最小标距10mm，测量范围800mm；

6.2  DSD503A对夹夹具（用于各种布类，钳口宽度80mm）；

6.3  DSA502A对夹夹具（用于薄膜的拉伸试验）；

6.4  GD203A杠杆夹具（用于橡胶拉伸试验）；

6.5  传感器一只。

7 本设备所满足的标准：

7.1  试验机标准：电子万能试验机GB/T 16491-1996；

7.2  满足的试验方法标准： GB/T 1040-2006、GB/T 1041-1992、GB/T 1042-1992。（用户可提供相关试验标准，不超过5个。）

8 安装、调试：

指导客户安装产品、调试产品，并负责技术指导，提供基础图、产品尺寸、重量等给客户。

9 售后服务：

9.1  甲方免费培训乙方1-2名操作员；

9.2  终身提供相关服务；

9.3  免费提供升级软件；

9.4  其它：

10 交货期：预付款到帐后30个工作日发货。

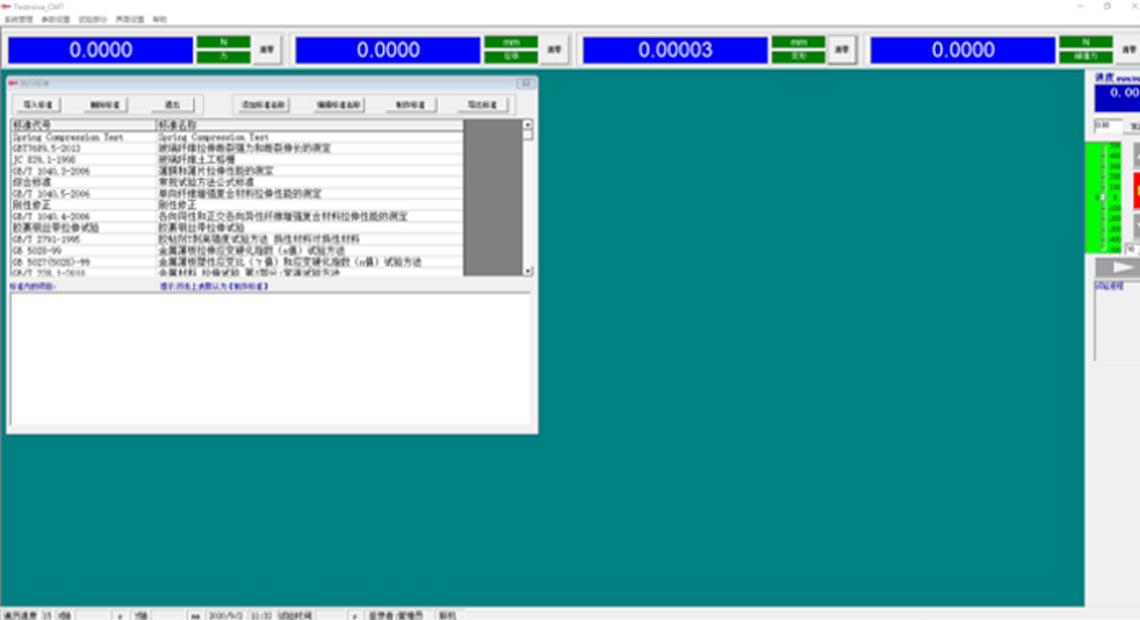

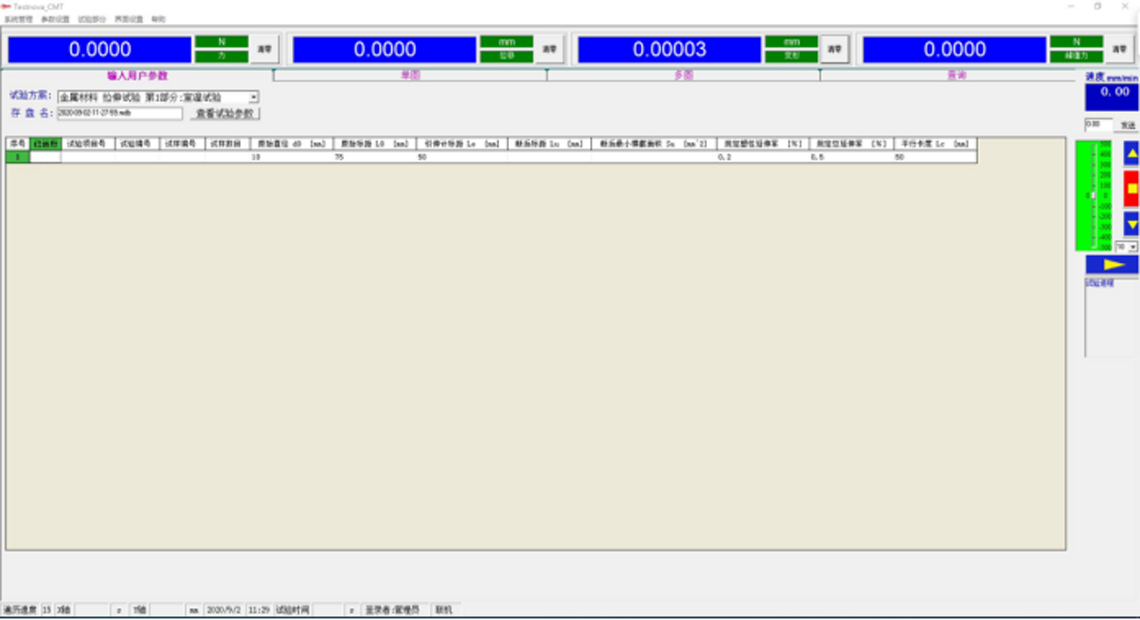

试验软件

开放式的试验方案，客户可以根据试验标准的需要编写试验方案。

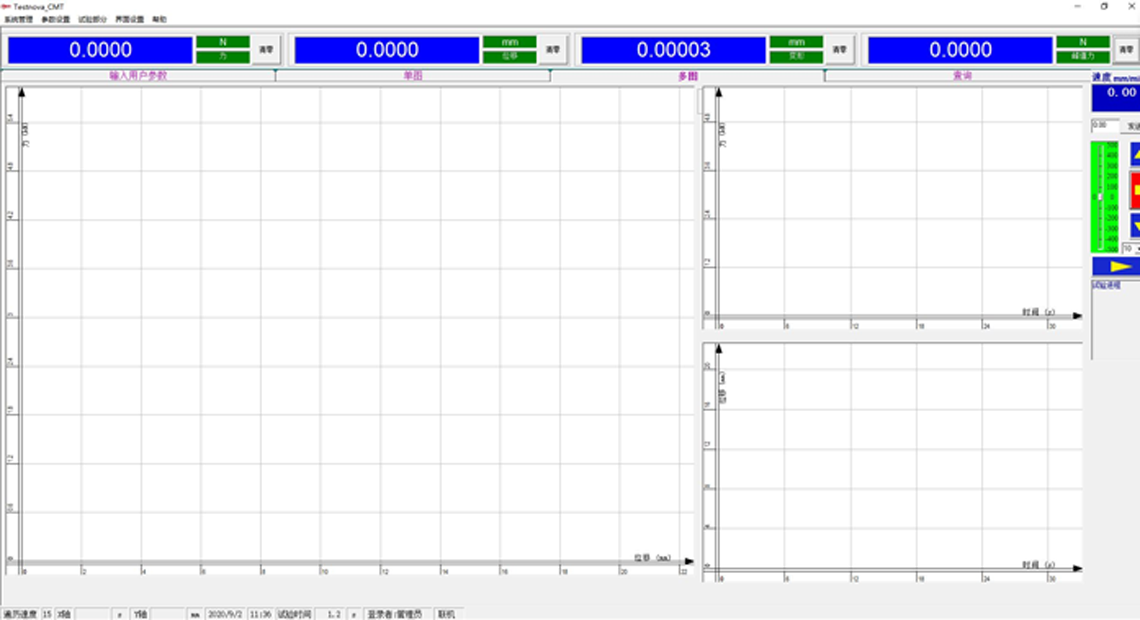

Ø 动态显示：力、位移、速度、变形及试验曲线实时动态显示在屏幕上。

Ø 开放式的试验报告，客户可以根据自己的需要编辑报告格式，生成各种个性化的试验报告，同时可将报告导出到EXCLE,WORD文件当中，方便用户对报告进行二次编辑。

Ø 强大的权限管理功能，管理员可根据不同层次的试验人员分别开放对应的软件功能，大大降低了由于操作人员人为操作原因造成设备使用不正常。

Ø 强大数据管理功能，可对16路模拟通道、8路数字测量通道、RS-232/485总线测量设备、CAN总线测量设备进行实时数据采集及整理。

Ø 完善的数据查询功能，用户可根据试验结果的信息如编号、日期、试验方案名称等进行组合查询。

Ø 丰富的曲线分析功能，软件可自动在曲线上标记特征点，并可以对曲线进行任意倍数放大缩小以及曲线遍历等操作。试验过程中可实时显示多种不同类型的试验曲线；试验结束后可选择手动定义上、下屈服点等操作，极大地方便了用户进行数据分析。

Ø 自定义参数单位功能。用户可根据需要进行单位设置。软件可自动对所有采样数据、结果计算、报告输出等进行基本单位与自定义单位转换。

Ø 具有软件限位保护、行程限位保护、满量程过载保护功能。

质量保证和售后服务承诺

一、质量保证

我公司提供的设备为用户定购型号的原装机，决不会提供样机、组装机等。公司具有固定的维修服务中心和专业维修工程师。设备在用户现场通过最终验收合格后进入免费保修期。公司对设备提供壹年免费保修服务，终身维护服务。

二、技术服务

1、交货地点由用户指定现场。设备到货后，及时派专业技术人员到用户现场，帮助用户在最短的时间内完成就位、安装、调试。

2、设备验收在用户现场进行，验收标准按照国家有关检定标准。

3、技术资料：我方提供完整的操作使用手册、维修手册等相关资料两份，操作使用手册及维修手册是中文版。

三、售后服务

1、10分钟响应用户， 1小时为用户提供解决方案， 24小时内到达用户现场，排除故障，保修期内，设备及附件由于质量问题而不能正常工作时，我方承诺在修期内，免费修理或更换零部件。因维修不及时，而导致设备无法正常使用时，其保修时间随停机时间的长短而相应延长。

2、我方对设备提供终生维修服务，保修期外只收取零部件配件费，并享有优惠购买零配件

3、我方实行用户档案电脑、我方实行用户档案电脑管理化。售后服务人员每年至少上门走访客户两次，售后服务人员每年至少上门走访客户两次， 100%电话回访，主动跟踪动态服务。检查设备的运行情况，并对设备进行维护和保养。

4、我方的服务网点遍布全国各地。在全国各地均设有办事处均设有常驻售后服务技术人员。

四、技术培训方案

1.我方负责拟定免费培训计划安装期间的培训：我方在仪器安装调试期间对业主方使用人员在仪器调试现场进行2--3天技术培训，使买方使用人员能独立操作仪器、掌握仪器的安装、开启、关闭步骤及仪器的日常培训。
