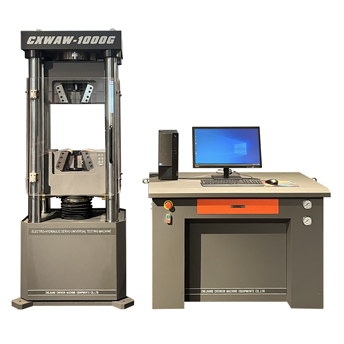

电液伺服试验机

CXWAW-1000G满足标准 ：

GB/T 228.1-2021金属室温拉伸试验方法标准

GB/T 7314-2017金属压缩试验方法

GB/T 50081-2019普通混凝土力学性能试验方法标准

GB/T 16826-2008电液伺服万能试验机

GB/T 16825.1-2022金属材料静力单轴试验机的检验与校准第1部分：拉力和(或)压力试验机测力系统的检验与校准

JJG 1063-2010电液伺服万能试验机检定规程

GB/T 2611-2022试验机通用技术要求

JJF 1103-2003万能试验机计算机数据采集系统评定

GB/T 22066-2008静力单轴试验机用计算机数据采集系统的评定

GB/T 228.1-2021金属材料室温拉伸试验方法

GB/T 7314-2017金属材料室温压缩试验方法

JGJ 107-2016钢筋机械连接技术规程

ISO 7500-1-2018金属材料-静态单轴向试验机的验证第1部分拉伸压缩试验机

GB/T 228.1-2021金属室温拉伸试验方法标准

CXWAW-1000G采用专利 ：

ZL 201721259588.8 一种新型材料试验机的钳口装置

CXWAW-1000G技术参数 ：

试验机等级为0.5级

油缸下置，四立柱框架结构，配有高强度有机玻璃防护门

液压夹头试样自动夹紧

高精度负荷传感器测力

高精度位移传感器

伺服电机控制，静音节能

高精度引伸计测量试样变形

高刚性半封闭结构，内藏式设计，钳口及钳口卡板在试验运行时均不外露到钳口座的外面

联网的测控系统，具有增益调节、零点满度等功能

计算机和电液伺服系统进行控制加载，完全自动控制

微机自动数据采集、处理以及试验数据与试验曲线同步屏幕显示。

试验曲线可局部放大并可进行多曲线的叠加比较。

具有试验结果的磁盘存贮、打印试验结果和试验曲线，批量试验结果的报表处理、数据库管理等功能并留有网络接口。

局域网联网功能和远程数据无缝联接功能

整机高度与试验空间适宜

双油路设计

设有弹簧减振系统

脱落的氧化皮清扫方便

无需打基础，快速安装

电脑配置：WIN10，64位，i3-9100 CPU ，3.60GHZ，4G内存，1T硬盘，19寸显示屏

机架最大承载变形量：立柱变形量≤0.45mm

框架同轴度：＜0.03mm

油缸布置形式：下置式

油缸最大承载力值：1500kN

油缸线性椭圆度：≤ 0.015mm

油缸线性垂直度：≤⊥0.03mm

油缸线性粗糙度：≤Ra0.4um

油泵流量：6.26L/min     14.5L/min

油泵压强：20.4mpa

传感器灵敏系数：2mv/v

传感器非线性：0.2%FS

传感器重复性：0.05%FS

最大试验力：1000kN

试验力测量范围：10-1000kN

试验力示值相对误差：≤±0.5%

试验力分辨率：1/300000FS

位移分辨率：1/300000FS

位移示值误差：≤±0.5%

变形分辨率 ：1/300000FS

变形示值误差：≤±0.5%

试验力等速率控制范围：0.1%～10%FS/s

位移等速率控制范围：0.5～90mm/min

应变等速率控制范围：0.00007-0.0025/s

速度控制精度误差：≤设定值的±1%

快速上升速度：≥440mm/min

快速下降速度：≥230mm/min

最大位移速度：≥100mm/min

上下压盘间最大距离：417mm

上下压板平行度：≤0.01mm

压板平面度：＜0.016mm

压板硬度：＞55HRC

压板表面粗糙度：＜0.8μm

拉伸钳口间最大距离：567mm

支柱间有效距离：670mm

扁试样夹持宽度：≤100mm

扁试样夹持厚度：0-40mm（0-20mm，20-40mm）

圆试样夹持直径：15-60mm（15-30mm，30-45mm，45-60mm）

上下压板尺寸：240×240mm

活塞最大行程：300mm

总功率：3+1.1kW

电源 ：AC380V±10%   50HZ

试验机主机外形尺寸：1020×800×2310mm

油源控制柜尺寸：1200×680×800mm

主机重量：约3500Kg
