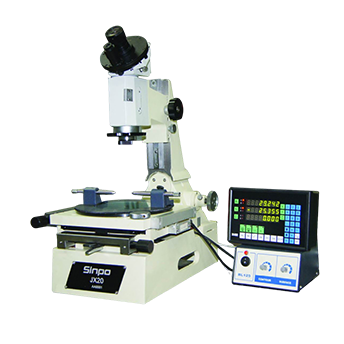

小型工具显微镜

一、特点

1、采用光电数显技术，以精密光栅尺作为XY轴测量元件，读数直观，检测方便；

2、主显微镜配有多种目镜和物镜，视场宽，成像清晰。

3、主显微镜可左右偏摆，适用于螺旋状零件的测量。

4、透、反射照明及附件均采用LED（发光二极管）照明，发热量小，寿命长。

5、具有快速移动和微动装置，并可迅速切换。

6、工作台可旋转运动，方便测量角度。

7、带有顶针价，方便测量轴类零件。

8、体积小，适应在线使用，根据客户需求进行配件选择。

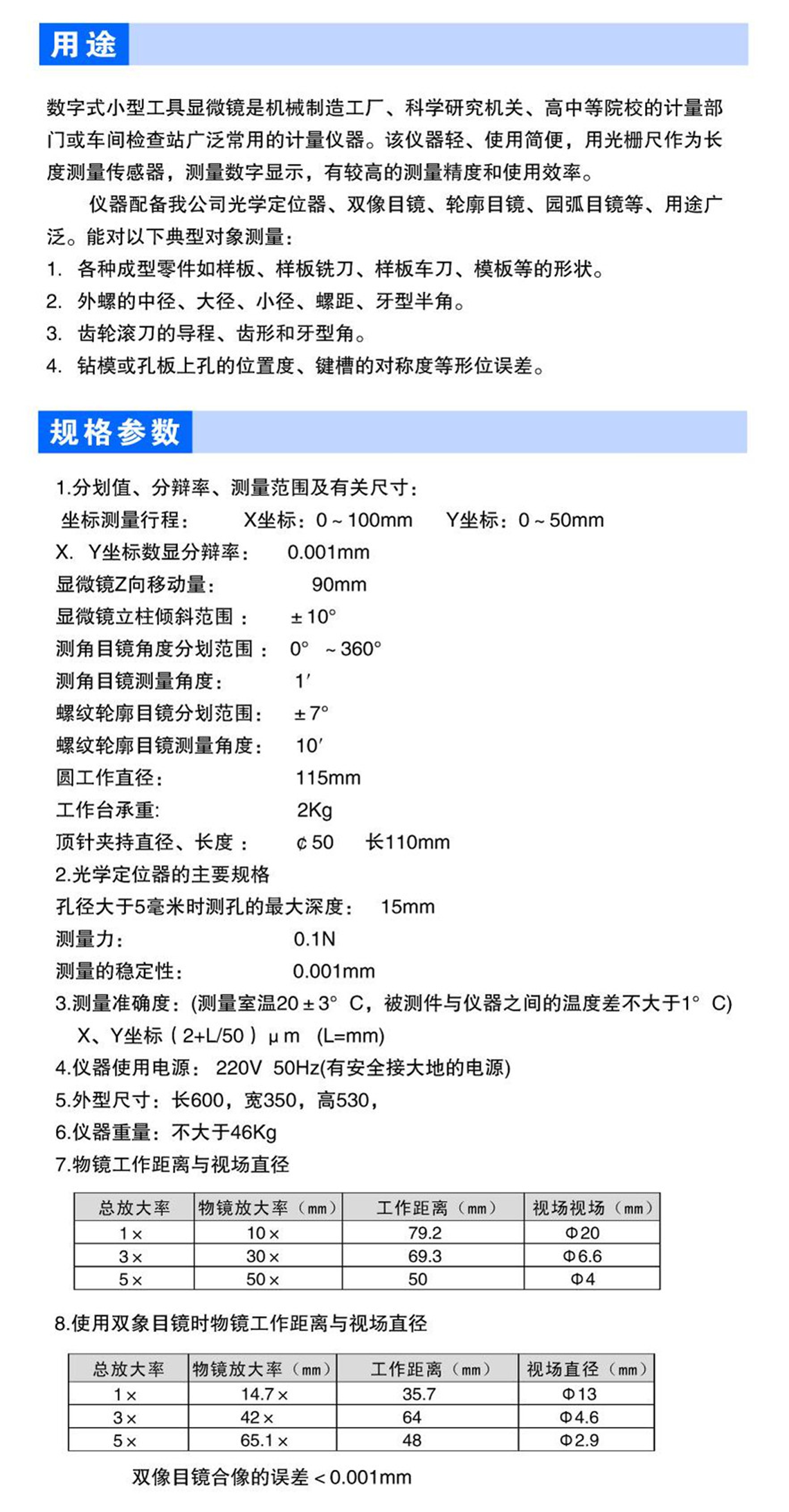

二、用途

数字式工具显微镜是机器制造工厂、科学研究机关及高等院校的计量部门或车间检查站广泛使用的一种多用途计量仪器，该仪器采用光栅尺作为长度测量传感器。长度值采用数字显示，具有较高的测量精度和操作效率。

仪器的用途十分广泛，其典型测量对象有：

1、测量各种成型零件如样板、样板车刀、冲模和凸轮的形状。

2、测量外螺纹（螺纹塞规、丝杠和蜗杆等）的中径、大径、小径、螺距、牙型半角。

3、测量齿轮滚刀的导程、齿形和牙型角。

4、测量钻模或孔板上孔的位置度，键槽的对称度等形位误差，仪器带有光学定位器、顶针架、双象目镜、轮廓目镜等多种附件。可使您得心应手地完成各种复杂的测量工作。

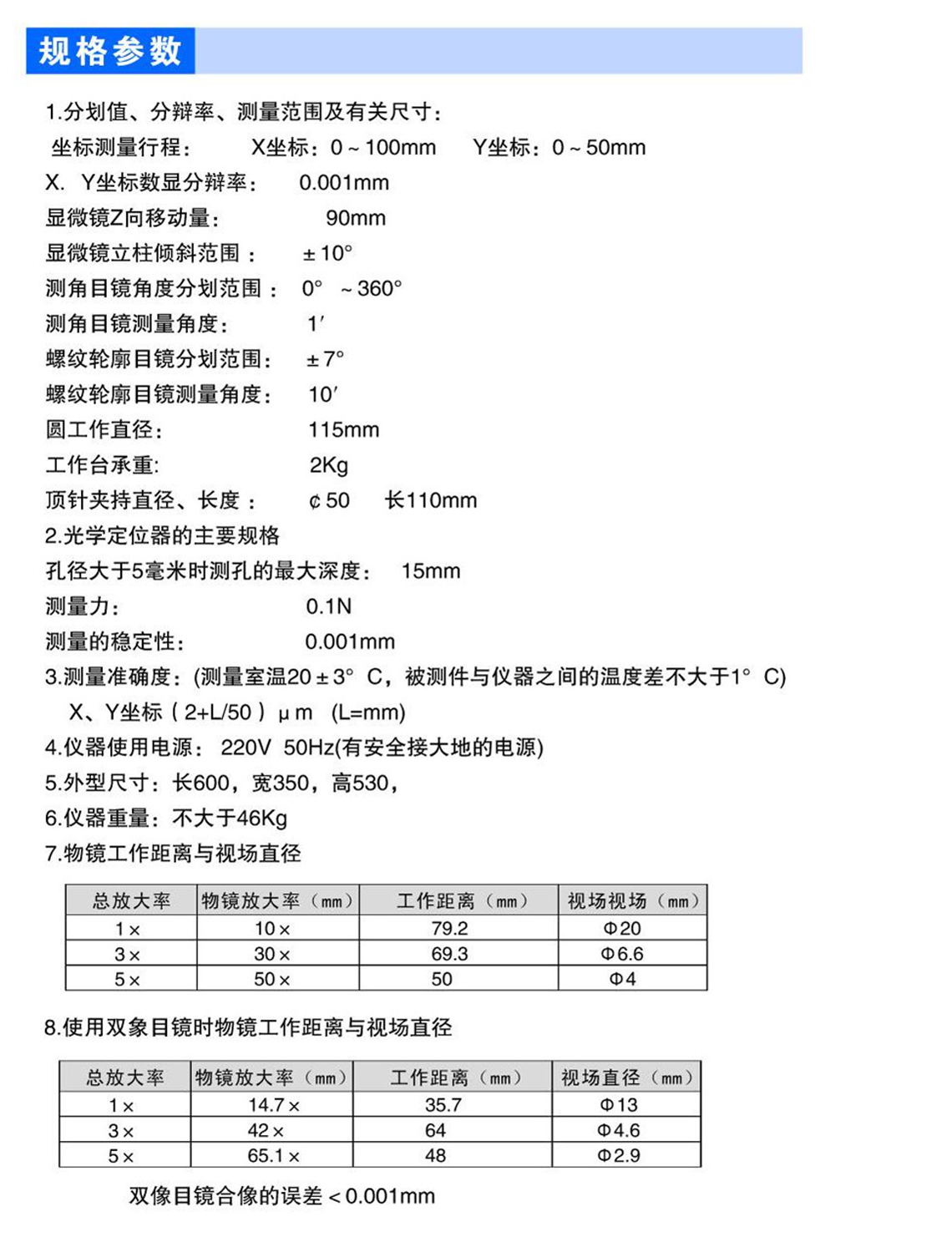

三、 规格参数

1、坐标测量行程（mm）X向：100    Y向：50 / X、Y坐标测量分辨率：0.001mm

显微镜Z向移动量：90mm

显微镜立柱倾斜范围：±10

测角目镜角度分化范围：0-360°

测角目镜测量角度：1′

螺纹轮廓目镜分化范围：7°

螺纹轮廓目镜测量角度：10′

圆工作台直径（mm）：φ115（玻璃）、φ280（金属）

工作台承重：2kg

顶针架夹持最大直径和长度：φ50mm / 长110mm

2、光学定位器的主要参数

孔径大于5mm时，测孔的最大深度：15mm

测量力：0.1N

测量稳定性：0.001mm

3、测量准确度：X、Y坐标示值准确度:（2+L/50）μm  其中L单位为mm。

4、仪器使用电源：220V 50HZ

5、外形尺寸：长×宽×高=600×350×530mm

6、仪器重量：45kg

7、物镜工作距离与视场直径：
