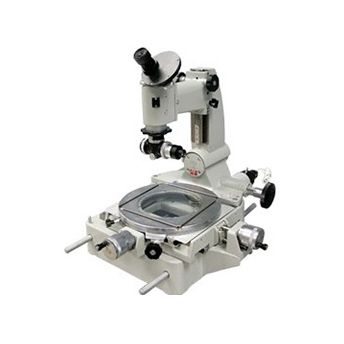

大型工具显微镜

一．产品特点

  1、主显微镜配有多种目镜和物镜，视场范围大，成像清晰；
  2、主显微镜可左右偏摆，适用于螺旋状零件测量；
  3、带有反射照明装置，可测量工件表面形状；
  4、带有光学定位器和顶针架等多种附件，使用范围广。

二．产品用途

该仪器能精确测量各种工件的尺寸、角度、形状和位置，以及螺纹制件的各参数。适用于机器制造业、工具制造业、模具制造业、仪器仪表业、军事工业、航空航天及汽车制造、电子行业、塑料与橡胶行业的计量室、检查站和高等院校、科研院所。

该仪器带有光学定位器、顶针架、双像目镜、轮廓目镜等多种附件，可对机械零件、量具、刀具、夹具、模具、电子元器件、电路板、冲压件、塑料及橡胶制品进行质量检验和控制。
1、检定样板、样板刀、样板铣刀、冲模和凸轮的形状。
2、测量螺纹的中径、外径、内径、螺距、螺形角、螺形角对螺纹轴的轮廓位置和螺纹 形状（齿形圆整性、平面性、平直角等）。
3、测量螺纹车刀、螺纹梳形车刀、螺纹铣刀的螺形角，各种样板铣刀和各种形状的样板轮廓角等。
4、使用光学定位器测量内孔和各种槽的宽度。
5、使用双像目镜测量两孔间中心距离及零件上的狭缝、线段或具有对称图形的图形之间的距离等。
6、使用圆弧轮廓目镜，可方便精确地测量R0.1~R100的圆弧尺寸。

三．技术参数

1、测量范围
纵向行程：应用测微装置：0～25mm / 应用测微装置和量块：0～150mm
横向行程：应用测微装置：0～25mm / 应用测微装置和量块：0～50mm
纵横向测微分度值：0.01mm

2、圆工作台测量范围：0°～360° / 圆工作台角度分度值：3′
3、显微镜立柱： 倾斜范围: ±12° / 倾斜角度分划值: 30′
4、测角目镜：角度分划范围: 0°～360° / 角度分划值: 1′
5、轮廓目镜:轮廓目镜分划范围: ±7° / 轮廓目镜角度分度值: 10'
6、光学定位器:光学定位器最小探测孔径：Φ5mm / 光学定位器最大探测深度：15mm
7、测量力：0.1N±0.03N

8、顶针架
直径小于Φ39mm / 夹持最大长度：315mm
直径小于Φ85mm / 夹持最大长度：235mm

9、V型支架 : 允许工件最大直径：130mm
10、物镜 ：

11、最大承重：20kg
12、仪器外形尺寸(mm)：600×900×550mm
13、仪器重量：90kg

四．配置表：

（产品照片仅供参考；本公司保留对产品进行改进提高的权利，届时恕不另行通知客户；本产品配置以装箱清单为准。）
