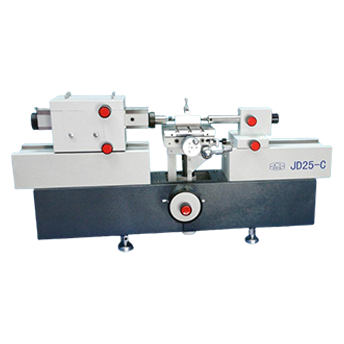

数据处理卧式测长仪

一、产品概述

数据处理万能测长仪是光、机、 电、算一体化的长度计量仪器，除可用于对零件的内外尺寸进行绝对测量和比较测量外，还可使用仪器所带的专用附件组合进行各种特殊测量，该仪器主要应用于机械制造业，工具、量具制造及精密仪器制造等各级计量鉴定部门和企业的计量室。主要测量对象如下：

◆光滑圆柱形零件（轴、孔、塞规、环规等）

◆内螺纹、外螺纹、螺纹塞规、螺纹环规的中径

◆带平行平面的零件（卡规、量棒、量块等）

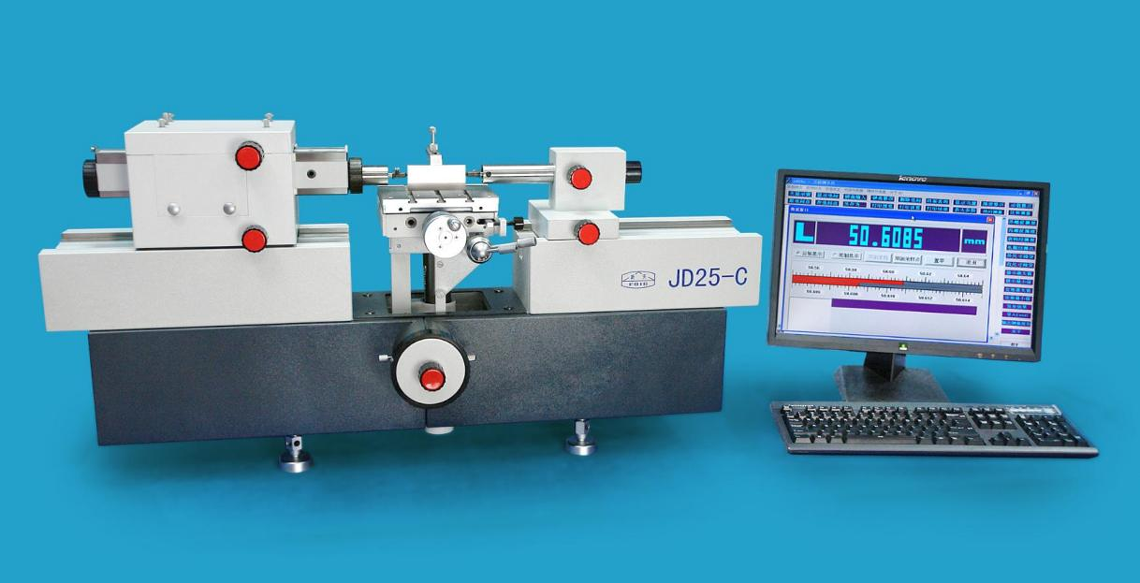

JD25-C 万能测长仪配有一维数据处理系统，该系统包括：数显硬卡、度算机和数据处理软件，测量结果可由打印机输出

二、产品特点

1.基座选用优质铸铁，经长期自然时效处理，稳定性好；

2.测量主轴采用优化方形设计，四面轴承环抱结构，确保测量时运动性能的稳定性；

3.配置多种可选附件，能满足用户不同工况时测量要求；

4.仪器采用了高精密的测量系统，结构符合阿贝原理，测量精度高；

5.软件功能强大，不仅能对示值误差进行修正，能完成常规的标件传递测量，同时也能完成精密零件的内外尺寸测量，并实现检测报告输出；

三、环境要求

室温温度：20±0.5℃  温度梯度 : 1℃/h相对湿度≤60%RH

工作电压： 220V±10%，50 Hz 交流电工作环境防尘、防潮、防震

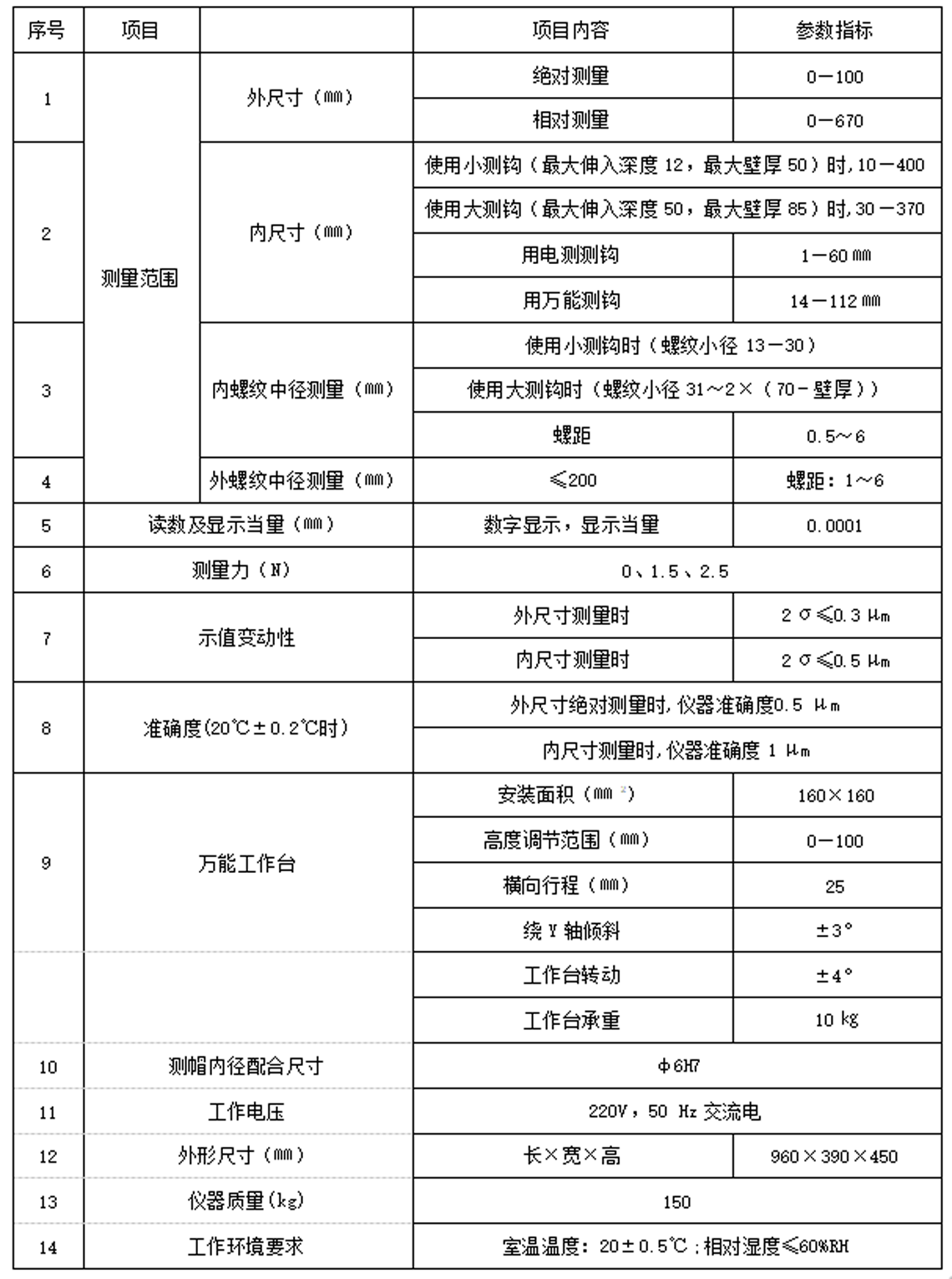

四、技术指标

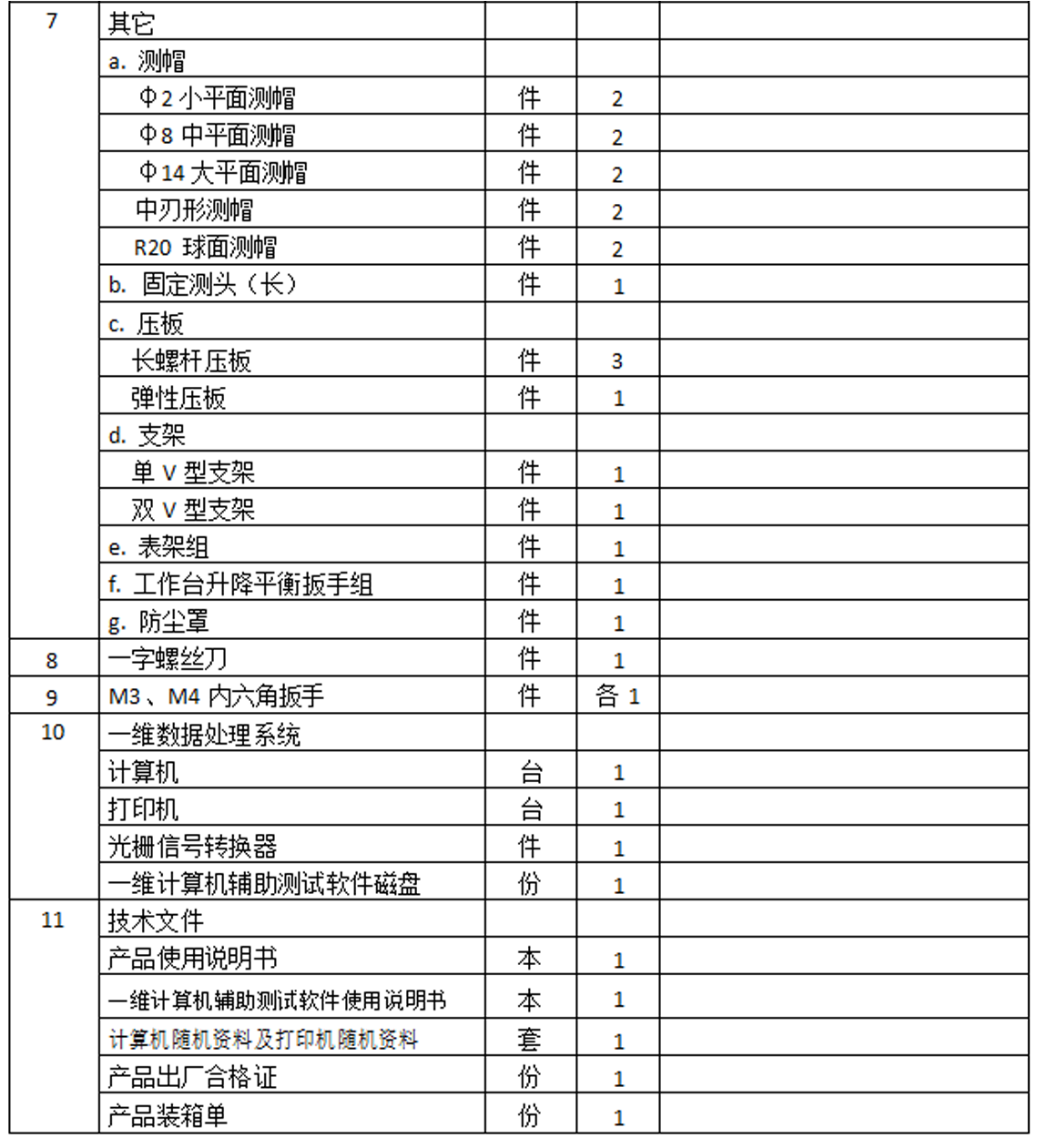

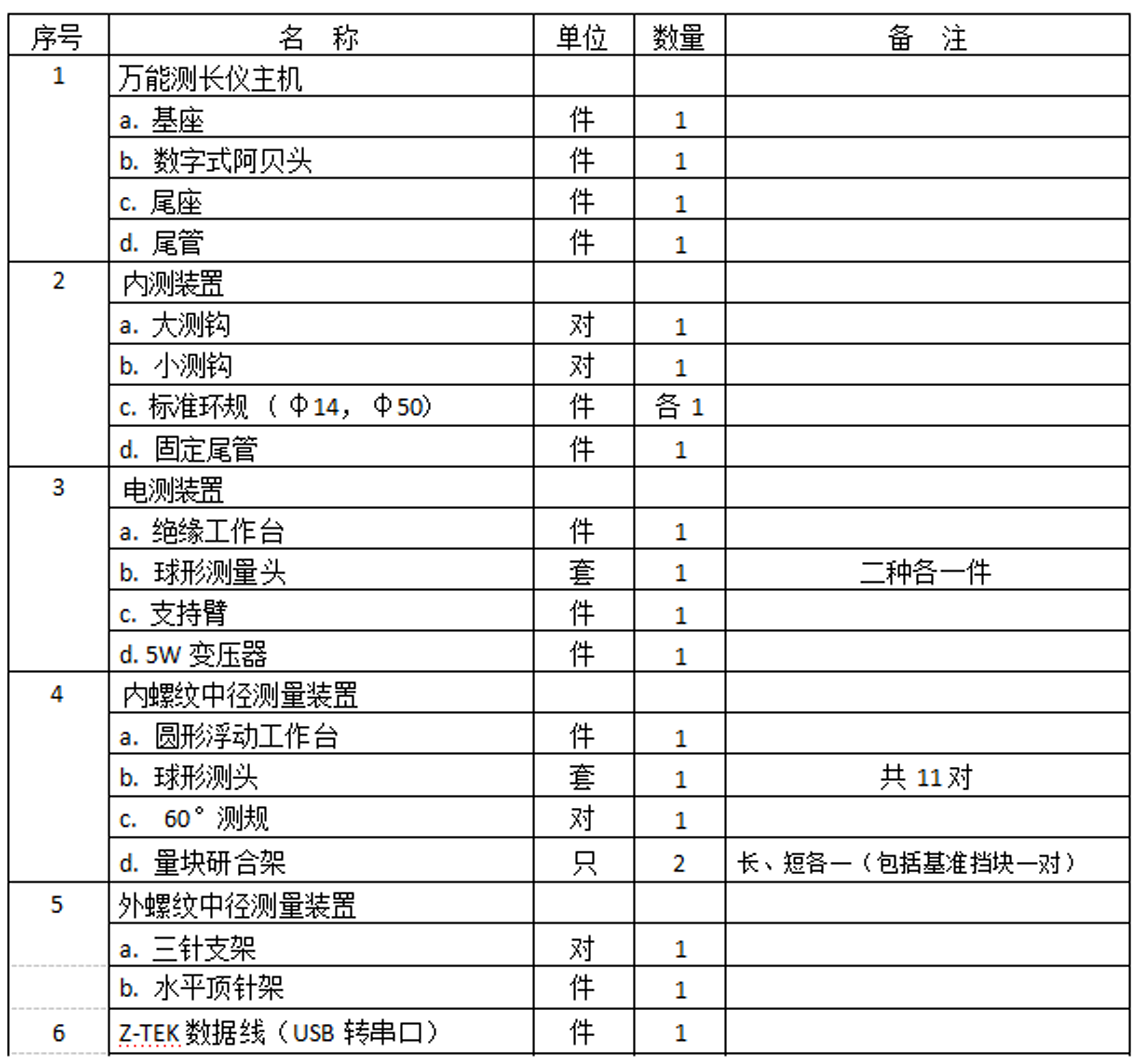

五、产品配置

六、软件介绍

1、测量功能：

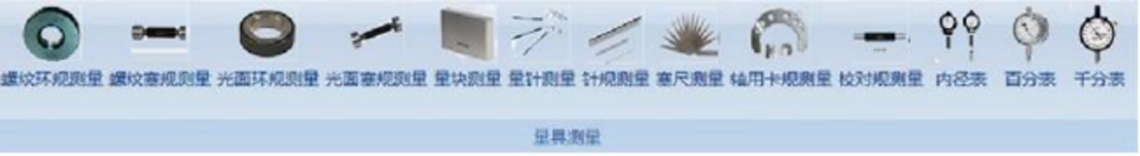

（1）标准量具测量：螺纹环规测量、螺纹塞规测量、光面环规测量、光面塞规测量、量块测量、量针测量、塞尺测量、轴用卡规测量、校对规测量、 内径表测量、百分表测量、千分表测量

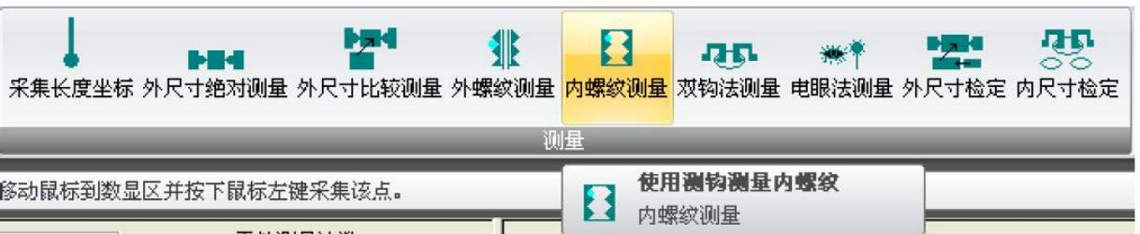

（2）常规测量：采集当前尺寸、外尺寸绝对测量、外尺寸比较测量、外螺纹测量、内螺纹测量、双钩法测量、 电眼法测量、 内尺寸检定、外尺寸检定

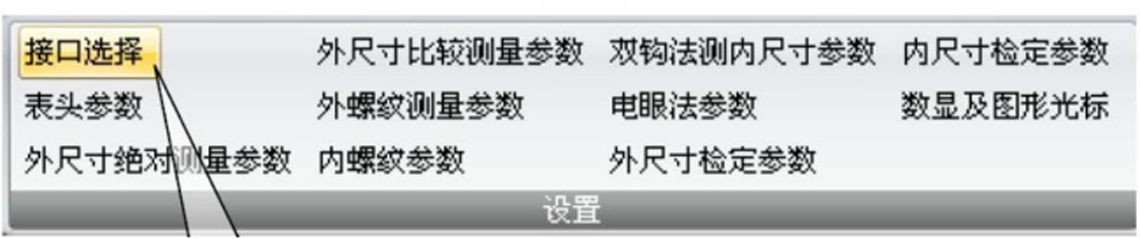

2、设置功能：

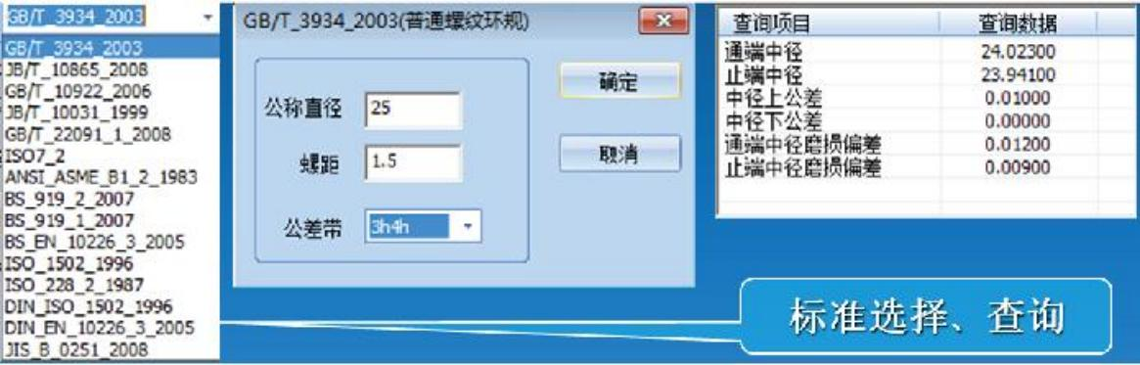

3、 内置标准查询：

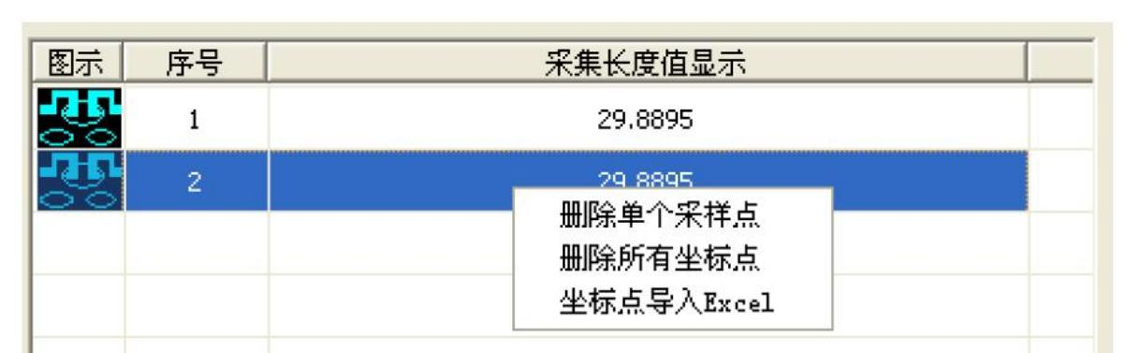

4、结果导入特定 Excel 表格：

5、定制功能：可根据客户需求定制功能。

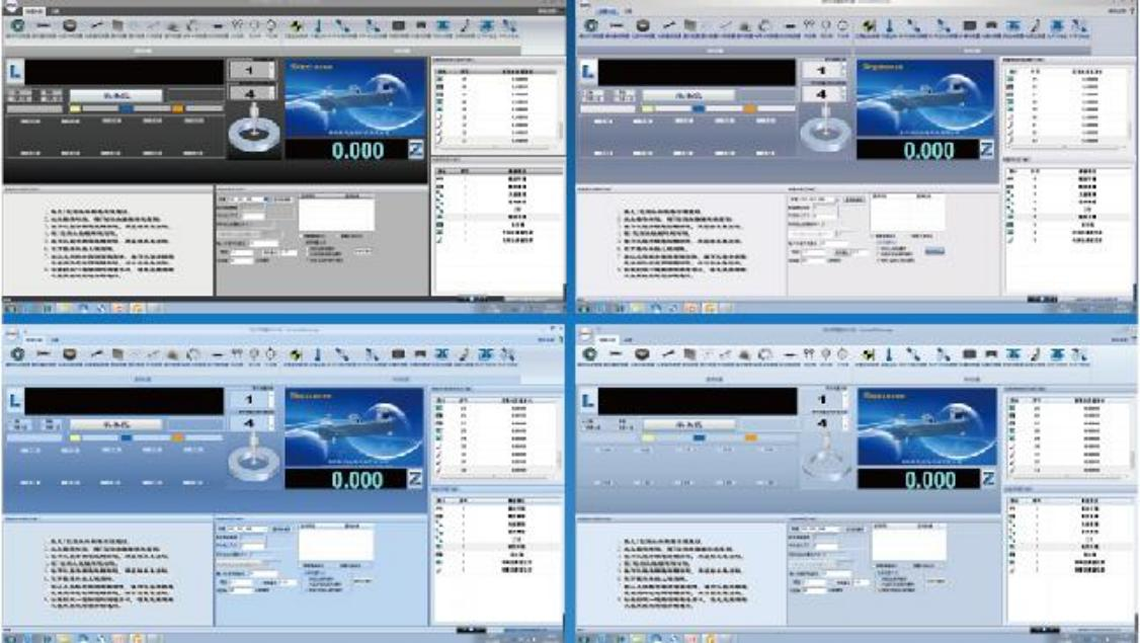

6、多种软件界面颜色主题供选择：

七、仪器保养

加强对仪器的维护和保养，可以延长仪器的使用寿命，安装光栅测长机的房 间必须与灰 尘、振动、腐蚀性气体及潮气产生地尽可能地远离。室内必须有恒温 装置，维持 20±0.3℃， 相对湿度不超过 60%。不允许将仪器放置在暖气管等热 源附近及通风口上。 仪器使用时，在导轨面上必须加润滑剂，使用完毕后，必须在导轨面、万能工作台、测帽 及其他附件的光滑表面上用汽油清洗，然后再涂上无酸凡士林防锈油脂。 仪器不使用时，附件应放在附件箱或干燥缸中，底座导轨面应涂防锈油脂，覆盖防锈纸，并用 塑料罩将其遮盖起来。

八、交付与验收

1、交货

（1）交货期：合同生效后 30 个工作日内。

（2）交货地点：需方指定的交货地点。

2、安装与培训

（2）我公司负责在用户现场对设备行进安装和调试；

（3）在设备安装调试时对买方技术人员进行理论、实际操作及维修等的培训，使用户技术人员掌握设备操 作，能熟练使用设备进行检定工作，保证设备正常运行并能排除设备的一般故障和特殊保养。

3、验收

（1）验收标准：按现行国家检定规程以及合同技术协议为准。

（2）验收项目：核对该设备的主机及附件、工具的数量及规格应符合合同技术协议及设备使用说明书的要 求；核对该设备的使用说明书等各类资料是否齐全，是否满足技术协议要求。

（3）在合同验收和合同执行过程中，如有任何影响设备的性能的漏项和短缺，如设备附件、技术资料、使 用手册、专用工具，备品备件、服务及技术指导等，我公司负责免费将漏项和短缺补齐。

（4）验收合格后，双方签定《产品验收报告》。

九、售后服务

1 . 设备质保期

（1）验收合格双方签定《产品验收报告》后 12 个月内；

（2）在质保期内发生的故障，其故障部分质保期自修复之日起顺延。

2、售后服务内容

（1）质保期内：实行“三包”，用户所购设备各部件发生非人为故障，我司免费更换同种品牌不低于原价位、 规格、型号的部件。当设备需要升级时免费升级。

（2）质保期后：我公司提供终身优惠服务和技术支持，设备出现故障需要修理时，所换零件按成本价收取。 软件随国家规程变更免费升级，硬件优惠升级。

（3）排故响应时间：我司在接到报障信息后，2 小时内回应，我司通过电话、传真及邮件的方式指导买方排 除故障；若故障仍不能排除，将在 72 小时内上门调试维修排故或用户将仪器发回本公司维修。
