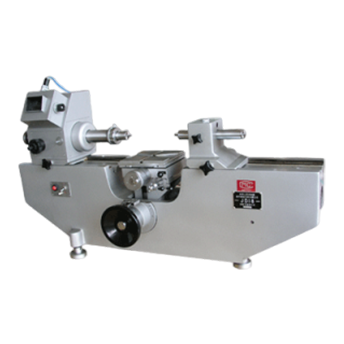

卧式测长仪

一、仪器特点：

  1、采用投影屏读取，使用更方便。

  2、投影屏采用腊屏技术，成像清晰，视场亮度匀称。

  3、优质铸铁底座，刚性强，稳定性高。

  4、双线套单线读数系统，瞄准精度高。

  5、具有顶针架、测钩、测帽等多种附件配置，满足各种测量要求。

  6、工作台可多方向运动、旋转和偏摆，可方便不同形状零件的检测；

二、用途：

投影万能测长仪是一种精密机械、光学系统和电气部分相结合起来的长度计量仪器。

本仪器除可用于对零件外形尺寸进行直接测量和比较测量之外，还可以使用仪器所附有的专用设备进行各种特殊测量工作。

使用范围如下：

外尺寸：

平行平面被测件的测量，如量块；

球形平面被测件的测量，如钢球。

柱形平面被测件的测量，如圆柱体直径。

内尺寸：

平行平面被测件的测量，如卡板；

孔径的测量，如环规。

螺纹：内外螺纹中径的测量

比较测量：选购卧式投影光学计管及大小活动测钩即可进行比较测量。

三、仪器规格参数：

1、测量范围

直接测量（mm）：0~100；

比较测量（mm）；0~500（外尺寸）

内尺寸：使用大小测钩深度从4~50 mm时，0~200 mm

使用电眼测量装置时（mm）：1~20mm

外螺纹中径测量时：0~180 mm

内螺纹中径测量深度为10~50 mm时：14~2×（70-臂厚）mm

2、最小分划值（mm）：0.001

3、测量力:一般情况时  1.5~2.5N

4、使用电眼装置测量时仪器示值稳定性：

 外尺寸测量时,仪器稳定性:0.3μm；

 内尺寸测量时,仪器稳定时:0.5μm

 直接测量时,仪器的准确度:

 外尺寸测量时：＜（1+L/200）μm；

 内尺寸测量时：＜（1.5+L/200）μm

L为被测件长度，单位：mm

5、万能工作台：

（1）测微鼓分度值：0.01mm；（2）横向行程:25mm

（3）垂向行程：100mm；（4）荷重：10kg

6、顶针架最大夹持直径：

当长度小于85mm时，φ180mm;

当长度等于200mm时：φ20mm

7、螺帽内径配合尺寸：φ6H7

8、测量杆与测帽内径配合的外径尺寸：φ6g6

9、仪器外形尺寸：长×宽×高：100×370×620mm

10、仪器重量：127kg

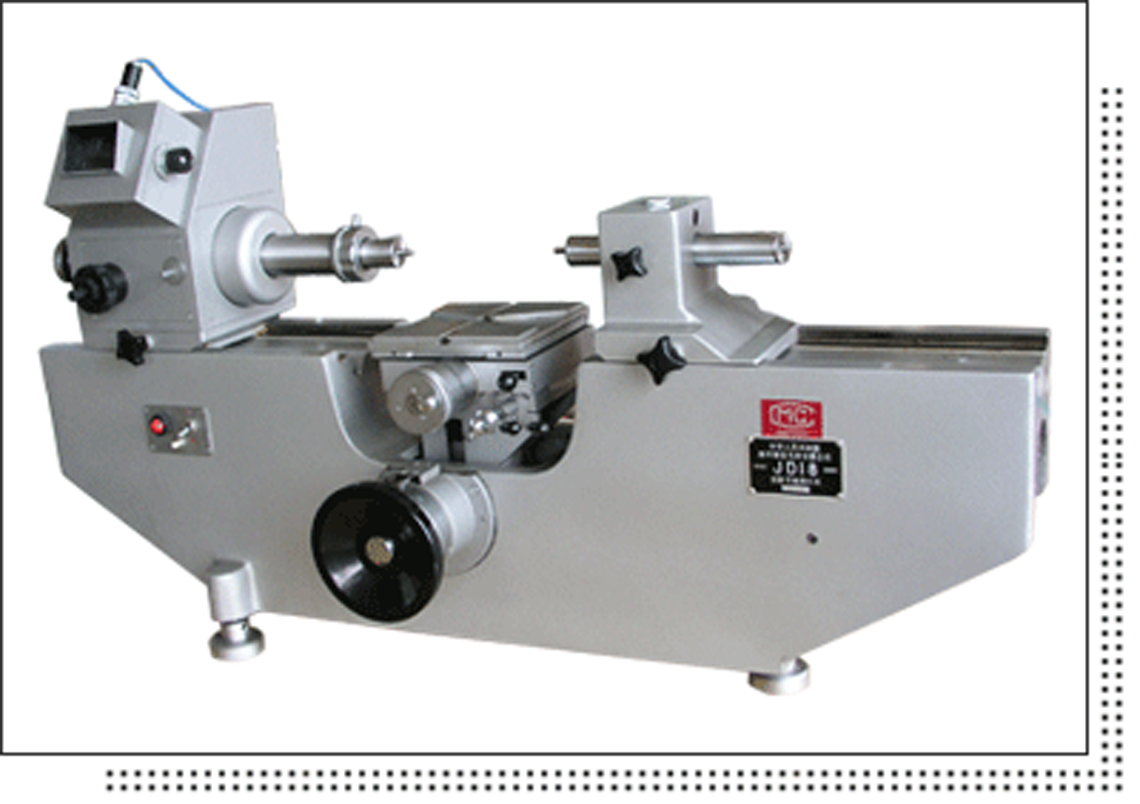

四．仪器图片：
