一．仪器特点：
1、采用腊屏新技术，附加读数放大镜、视场亮度匀称，象面清晰。
2、仪器精度高，测量数据稳定可靠。
3、采用光学投影读数方法。
4、一机两用，将投影光学计镜管取下装在机床上，可直接控制加工尺寸。
二、仪器用途：

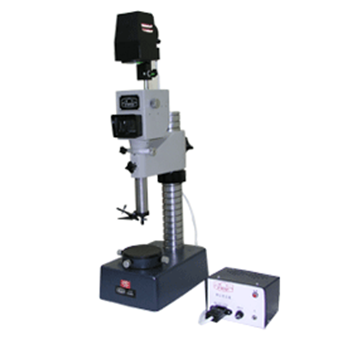

投影光学计是精密光学机械长度计量仪器。它是利用标准量块与被测件相比较的方法来测量零件外形的微差尺寸，是工厂计量室、车间检定站或制造量具、工具与精密零件车间常用的精密仪器之一。
它可以检定量块以及高精度的柱形量块，对于圆柱形、球形等工件的直径或样板工件的厚度以及外螺纹的中径均能作比较。
三、规格参数：
1、测量范围（mm）： 0~180mm
2、工作台：
圆形平面工作台（直径）： φ88mm
圆形带筋工作台（直径）： φ88mm
方形带筋工作台（mm）： 142×130
小三点工作台平行度允差： 0.0015mm
3、仪器的准确度：
60μm范围内：±0.20μm
超过60μm范围为： ±0.25μm
4、仪器的示值稳定性 0.1μm
5、投影光学计镜管的主要规格：
分划板分划值： 0.001mm
分划板分划范围： ±0.1mm
测量力（N） 2±0.2
零位调节范围 20格
测量杆的自由升降距离： 0.5mm
投影光学计镜管外径配合尺寸： φ28h6
测量杆与测帽配合的外径尺寸： φ6g6
6、仪器的外形尺寸（mm）： 340×160×750mm
7、仪器重量（KG）： 21kg
8、环境要求：
室温：20℃±3℃ 相对湿度：≤60%
四、附件（含标配件及选购件）：
序号 | 名称 | 单位 | 数量 | 备注 |
1 | 仪器主体（光学计管、工作台座） | 台 | 1 | |
2 | 圆形平面工作台（调整式） | 件 | 1 | |
3 | 圆形带筋工作台（调整式） | 件 | 1 | |
4 | 带筋方工作台（固定式） | c | 1 | |
5 | 小三点工作台 | 件 | 1 | |
6 | 辅助工作台 | 件 | 1 | |
7 | 量块移动架 | 套 | 1 | |
8 | φ2平面测帽 | 只 | 1 | |
9 | φ8平面测帽 | 只 | 2 | |
10 | R20球面测帽 | 只 | 2 | |
11 | 1.5×8刃口测帽 | 只 | 2 | |
12 | φ14平面测帽 | 只 | 1 | |
13 | 测帽提升器 | 件 | 1 | |
14 | 测力减压装置 | 件 | 1 | |
15 | 投影照明灯 | 件 | 1 | |
16 | 变压器（6伏15瓦） | 件 | 1 | |
17 | 照明灯泡（6伏15瓦） | 只 | 5 | 备用4只 |
18 | 支架挡板 | 件 | 1 | |
19 | 1×2刃口测帽 | 件 | 2 | 选购件 |
20 | 技术文件 | |||
产品使用说明书 | 本 | 1 | ||
产品出厂合格证 | 份 | 1 | ||
产品装箱单 | 份 | 1 |
